标准应变模拟仪
标准应变模拟仪
标准应变模拟仪

    标准应变模拟仪可以完成静态应变仪的读数误差、灵敏度系数误差;动态应变仪的灵敏度系数误差、标定误差、线性度误差、幅频特性误差、衰减误差等项校验功能。

    仪器具有精度高、抗干扰、稳定性能好的优点。

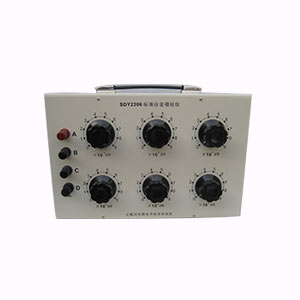

SDY2306标准应变模拟仪 主要技术指标:

1.测量范围:0.1~100000(六盘)

2.灵敏度系数:K=2.00

3.基本误差:

    DC:±0.05%±0.1;

    <5k:±0.05%±0.2;

    5k~10k:±0.1%±0.5

4.工作频率:0~10kHz

5.最大工作电压:10V

6.桥臂不对称性:≤50

7.桥臂电阻:R=120Ω



SDY2306标准应变模拟仪的结构及工作原理

    电阻应变仪是以测量电阻应变片的电阻相对变化ΔR/R间接测量试件应变的仪器。在一定范围内,电阻的相对变化量ΔR/R与试件长度变化量ΔL/L成正比关系,可以用式(1)表示。

    ε=ΔL/L=(1/K)ΔR/R   ...............(1)

根据(1)的关系,可以用电学的方法产生一个标准的电阻相对变化ΔR/R来模拟标准应变值。如图1所示,当Rc未并入R2之前,模拟仪的AB及CB臂与应变仪内的两桥臂电阻相等。当Rc并入R2后BC臂电阻产生相对变化。

ΔR/R=(R并-R2)/R

      其中:R并=(RcR2)/(Rc+R2)

      组成电桥平衡破坏,应变值为:

      ε=(1/K)ΔR/R

模拟仪用部分并联的方法产生ΔR/R。对于六盘120Ω桥臂电阻分为六个部分,每一部分作为一个倍乘盘,分×0.1、×1、×10、×100、×1000、×10000六盘组合,可以给出0~99999。


SDY2306标准应变模拟仪的使用注意事项

    1.本仪器AB、CB相邻两臂与应变仪内两桥臂电阻组成测量电桥。桥压必须从A、C两端输入,B点作为电桥输出的一端,否则不能保证标准应变的准确性。

    2.本仪器相当于阻值R=120Ω,灵敏系数K=2.000的标准应变片,在校准应变仪时,本仪器AB、CB两臂不能外加附加电容,否则将引起附加误差。

    3.当应变仪A、B、C直接与本仪器A、B、C连接进行校验时,校验的结果仅反映应变仪本身的性能,不包括实际使用时测量线引起的附加误差。如图2所示。

当应变仪A、B、C通过测量长导线A'A、B'B、C'C与本仪器连接进行校验时,校验的结果除反映应变仪本身的性能外,还包括测量线所引起的附加误差。如图3所示。

    4.由于测量线本身有电阻及分布电容存在,在测量应变时一般都给出测量导线长度的范围,并给出长导线测量的修正公式。即应变仪A、B、C通过长导线A'A、B'B、C'C,与本仪器A、B、C连接来校验包括长导线在内的应变仪性能。

    5.本仪器用于高输入阻抗应变仪(例如10MΩ以上)校准时,120Ω阻值的模拟仪可以校准120Ω桥路组成的应变仪。
