峰值表
峰值表
峰值表

        数字振动测量仪中的峰值表有哪些作用和使用说明及常见问题呢?下面就让我们来具体看一下。

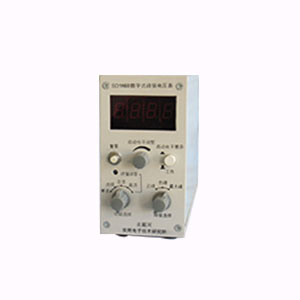

        SD1468数字式峰值电压表和压电传感器、电荷放大器可以组较理想的冲击和振动的测量系统,实现加速度、速度、位移等振动参量的测量,特别对于瞬间即逝的单次或连续冲击信号的峰值测量更显其优越性。并且可以单独作为信号峰值测量的仪表使用。广泛用于工业、农业、国防的生产和科研中。

    该表采用3½位LED数字面板表显示,响应速度快、清晰准确、保持时间长(可永久保持)。

    SD1468数字式峰值电压表 技术指标

    1、量程:单次、连续:0.5V~10V(峰值)

    直流: 0~±19.99V

    2、输入阻抗:100kΩ

    3、有效频率范围:5Hz~10kHz

    4、保持时间:数字显示:永久

       模拟输出:衰减到信号峰值的1/e大于100秒

    5、采样时间:连续采样时间约0.7秒

    6、启动电平:>500mV

    7、测量误差:单次、连续、交流≤±2%±3个字

    直流±0.8%±2个字

    8、过荷指示:直流档时除小数点外显示全灭,其余各档显示超过10V时就认为是过荷。

    9、电源:交流220V±10%  50Hz

    10、使用环境:相对湿度小于80%;工作温度:0℃~40℃。

    无腐蚀性气体。

    11、外形尺寸(单机):200×135×70 mm3

    12、重量:1.6kg    功耗:6VA

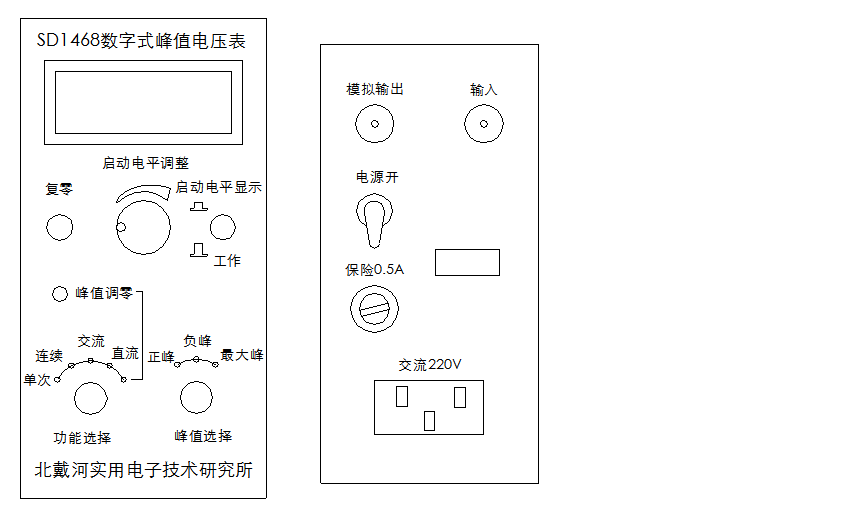

    SD1468数字式峰值电压表功能和使用方法及注意事项

    仪器在通电前必须注意电源是否符合要求,电网电压波动太大,超出允许范围,应外接交流稳压电源。仪器通电预热30分钟以后即可调零使用。

    输入信号:直流档不得超过±20V。其余各档不得超过±10V(峰值)。

    1、单次冲击信号测量

    当瞬间即逝的冲击信号到达以后该仪表自行启动,判别峰值,跟踪并保持最大峰值。

    (1) 功能选择开关放在单次档。

    (2) 峰值选择开关视输入信号之极性而定,否则应放在“最大峰”档上。所测得正峰、负峰、最大峰都显示正值。

    (3)“启动电平显示”的使用

    当接入信号后,该表的指示可能不是0.00V,这是输入信号零点不是零所致,应调节“启动电平调整”旋钮,提高启动电平,抑制干扰信号的误启动,手动清零后指示应为0.00V。启动电平设置不应太大, 过大可能造成小信号到达时不能启动,过小可能造成干扰信号的误启动,可重复几次,把启动电平调到理想位置。把功能选择开关放在交流、直流、峰值调零三档中任意一档,按下“启动电平显示”按钮,显示启动电平值(V),使用中可以预置启动电平。 当完成此项调整后,再按动“启动电平显示”按钮,使之弹起,进入“工作”状态。

    (4) 在测量单次信号时,首先要手动清零,使数字表指示为0.00V,处于准备状态。当第一个信号输入后,其它信号不论大小都不能再输入,显示并保持第一个信号的峰值,只有当手动清零后才能接收其它信号。

    (5) 超量程指示:本表取最大线性输出为+10.00V(峰值),显示超过+10.00V(峰值)就认为是超量程,复零后即可恢复原状。

    2、连续信号测量

    对于振动或连续冲击(时间间隔不小于1秒)的信号,测量值是一定时间间隔内的峰值,约0.7秒启动采样一次,送显示并保持该峰值,然后峰值保持和计数器同时自动清零,准备下次采样。

      (1) 功能选择开关放在连续档。

      (2) 峰值选择开关使用同单次冲击信号测量(2)。

      (3) “启动电平显示”的使用同单次冲击信号测量(3)。

      (4) 超量程指示同单次冲击信号测量(4)。

      (5) 预测前先手动清零。可连续测量时间间隔大于1秒的连续冲击信号,显示并保持,直到第二信号到来时又显示保持第二个信号的峰值,只需测前手动清零一次,以后不需再手动清零。

    3、交流信号测量

      (1) 功能选择开关放在交流档。

      (2) 峰值选择开关使用同单次冲击信号测量(2)。

      (3) “启动电平显示”的使用同单次冲击信号测量(3)。

      (4) 超量程指示同单次冲击信号测量(4)。

      (5) 交流测量未设自动清零,最适于测量等幅波,信号由大变小,要靠峰保自动放电(时间长)或手动清零后采样跟踪;信号由小变大时,按三位半数字面板表时钟采样速度很快自动跟踪。

      (6) 预测前先手动清零。

    4、直流信号测量

    功能选择开关放在直流档,可以测量±19.99V直流电压值。

    5、峰值调零

    在输入信号为“0”时,当按“复零”按钮显示不是0.00V时,把功能选择开关放在峰值调零档,边微调“峰值调零”边按动“复零”按钮,直至显示0.00V为止。

    仪器在出厂时“峰值调零”已经调好,使用时不要轻易调整。

    6、模拟输出

    最大输出电流10mA。切勿与地短路或把输入信号错接在上面,这将会损坏机器。
