程控静态应变仪
程控静态应变仪
程控静态应变仪

                       SDY2218型程控静态电阻应变仪

    SDY2218型程控静态电阻应变仪是采用高精度24位A/D转换器、全新一代高性能ARM处理器等技术手段精心设计而成的一款仪器。该静态电阻应变仪可配接各类材料力学多功能实验台。仪器具有本机自控和计算机外控两种工作模式,在本机自控工作模式下,能够同时测量应变(με)与拉压力(t/ kN / kg/ N)两种物理量,在计算机外控工作模式下,一台计算机可同时监控或控制32台同类型仪器,即可组成多点测量系统。同时该仪器采用精度高、稳定性强的运算放大器和数字滤波技术,使该仪器具有非常高的测量精度、良好的稳定性和极强的抗干扰能力,对工程、应变、载荷测量具有广泛的适用性。

    静态应变仪的性能特点:

1.全数字化智能设计,操作简单,测量功能丰富,配有标准USB2.0网络接口,具有功能强大的计算机数据采集分析软件,可配置成一套先进的虚拟仪器测试系统。

2.组桥方式多样,如1/4桥(公共补偿)、半桥、全桥和混合组桥,适合各种材料力学实验和工程的应力、应变测量。

3.平衡方式——自动扫描平衡。

4.SDY2218程控静态应变仪采用9窗LED同时显示,测力(称重)与普通应变测试同时工作且互不影响。在一般情况下,不必进行通道切换即可完成全部实验,测量窗口直接显示测量值无需进行折算。

5.SDY2218程控静态应变仪在本机自控工作模式下,可同时测量应变(με)与拉压力(t/ kN / kg/ N)两种物理量。在计算机外控工作模式下,一台计算机可同时监控(教师监控)或控制(级联测试)32台同类型仪器,即可组成多点测量系统。

6.测力模块通过对传感器参数的正确设置,能适配多数应变式力(称重)传感器且测量精度高,在测量状态中可以进行N/ kg 或kN/t之间的数据转换。

7.用户可根据测试要求对仪器各测点的参数进行单独设定或统一设置,该系列应变仪适合多参数测量的测试现场使用。

8.测点切换采用进口真空继电器程控完成,减少因开关氧化所引起的接触电阻变化对测试结果的影响。

9.主板内嵌蜂鸣器,对力值进行实时监测,过荷时报警;报警功能可关闭/开启;报警阀值可数字设定,范围为测力传感器满量程的1%--100%。

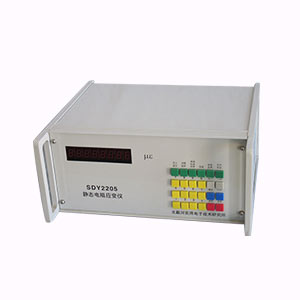

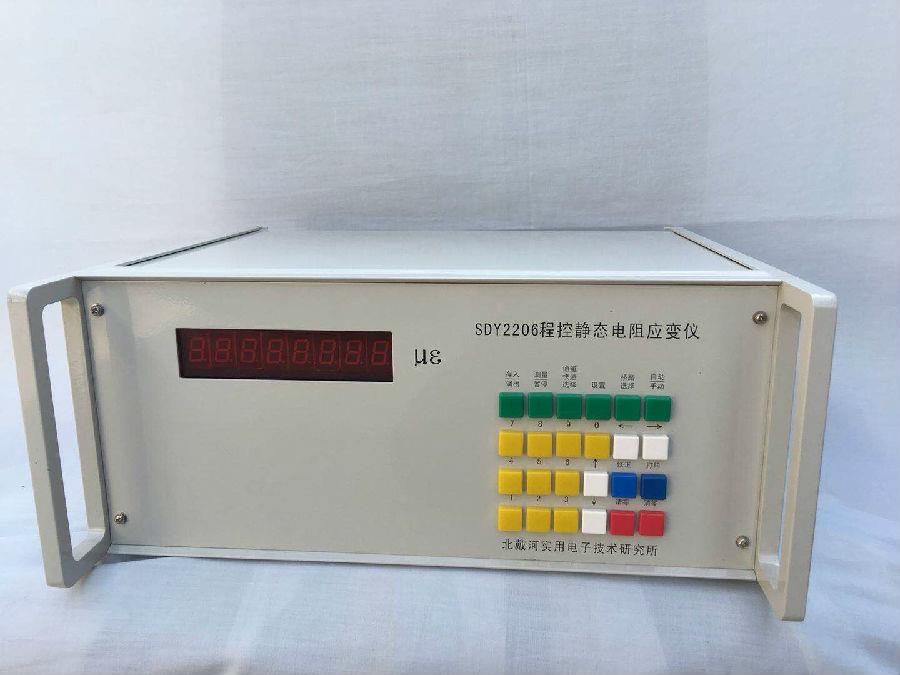

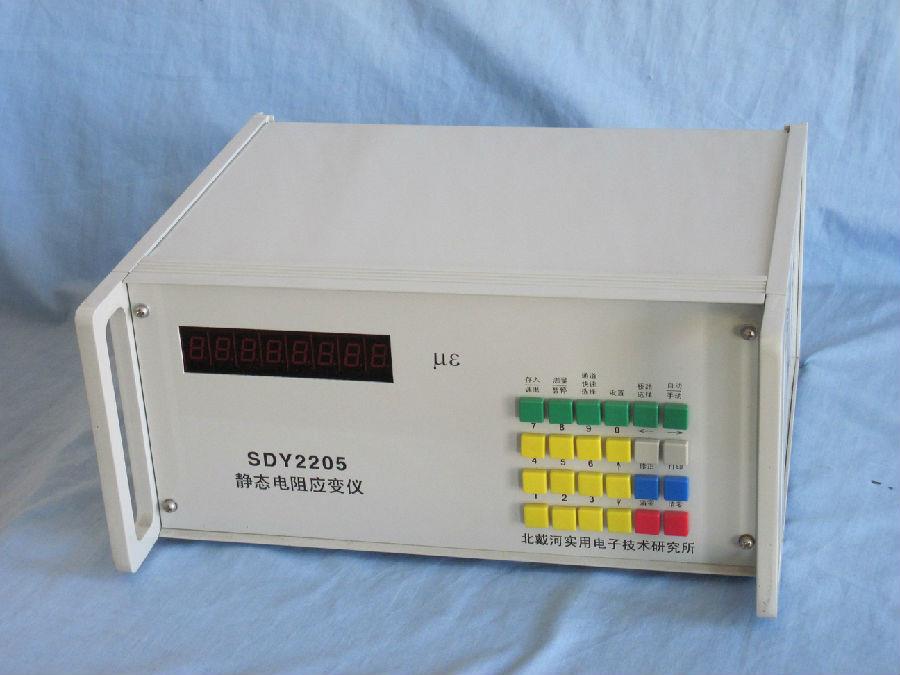

SDY2205、SDY2206程控静态电阻应变仪

    SDY2205、SDY2206程控静态电阻应变仪主要用于静力强度研究中测量结构及材料任意点变形的应力分析。本仪器测量点数多,速度快,各点自动平衡,操作简单,携带方便,部分实现了智能化,是高校和科研院所进行应力测试的必备仪器。本机配用相应的传感器,可以测量力、压力、扭矩、位移等物理量,是在设计研究和生产施工中做破坏性试验的理想测量分析工具。

    SDY2205、SDY2206程控静态电阻应变仪主要特点:

1、应变片阻值适应范围大:60Ω~1kΩ

2、具有非线性自动修正功能。

3、具有带长导线修正功能,修正导线电阻范围:0~90Ω

4、应变片系数可连续输入,输入范围:1.00~3.00

5、快速自动平衡。

6、可存储20×32点数据。

7、本仪器带有RS-485接口,是否带微型打印机订购时需注明。

8、可方便的进行单臂、半桥、全桥测量。


    SDY2205、SDY2206程控静态电阻应变仪主要技术指标:

1、主机测点:20点(SDY2205),32点(SDY2206)

2、桥压:2V

3、灵敏系数K:1.00~3.00

4、分辨率:1με

5、基本误差:≤±0.2%±2个字

6、平衡:自动

7、量程:0~±20000με

8、稳定性:①零点漂移不大于±5με/4h

       ②温度漂移≤±1με/℃

       ③读数值变化不大于±0.1%±2με/4h

9、应变片阻值适应范围:60Ω~1kΩ

10、可方便的进行单臂、半桥、全桥测量。

11、电源:AC220V±10%,50Hz

12、工作环境:0℃~40℃,相对湿度30~85%

13、外型尺寸:W×H×D=356×150×325mm3


如果您对程控静态应变仪或是其他产品感兴趣,请拨打我们的热线电话详细了解!
