电压电荷放大器
电压电荷放大器
电压电荷放大器

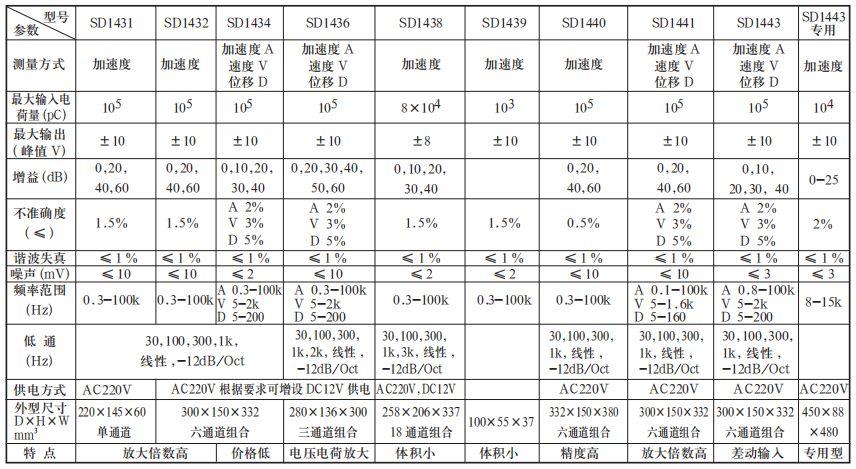

    SD系列电压电荷放大器,精度高、噪声低,并且电荷放大器与压电加速度传感器配接,可测量振动和冲击的加速度值;双积分电压电荷放大器与压电加速度传感器配接,可测量振动的加速度、速度、位移值,准静态电压电荷放大器与压电力传感器配接,可测量准静态力和动态力;SD系列电压电荷放大器的归-化拨盘开关采用了先进的电子数字技术,使仪器的精度、长期稳定性和可靠性,优于目前使用的同类电压电荷放大器。

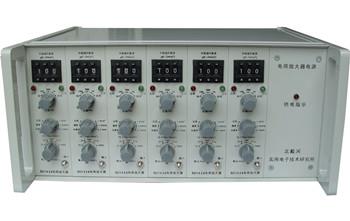

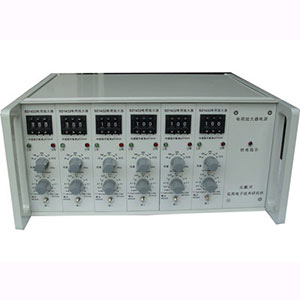

SD系列电荷放大器


   电压电荷放大器的构成及基本原理:

    1.大部分控制器的磁感应一部分能将机械设备量转化成很弱的电荷量Q,并且输出阻抗Ra极高。而根据兼容电压电荷放大器就将此将正电荷转换成两者之间正比的电压,并将高输出阻抗变成低输出阻抗。

    2.正电荷转换级,选用高输入阻抗、低噪音、低飘移光纤宽带高精密运放电路。

    3.低通滤波器

    二阶巴特沃斯有源滤波器,元器件少,调整便捷,通带平整,可合理地清除高频率干扰信号对有用数据信号的危害。

    4.高通滤波器

    高通滤波器可合理地抑止低频干扰信号对有用数据信号的危害。

    5.末级功放机

    调节增益值,输出过流保护高精度。

    6.控制面板主要参数

    以便完成对敏感度、滤波器常数的调节。

    7.过荷级

    当输出电压超过10Vp时,前面板鲜红色发光二级管LED闪耀。这时数据信号产生削顶失帧,应减少增益值或搜索常见故障。

    8.开关电源

    仪器设备由AC220V50Hz供电系统。
