动态数据采集分析系统
动态数据采集分析系统
动态数据采集分析系统

  动态数据采集分析系统包括两种系列:SDY2400系列和SDY2400A系列。

    SDY2400系列动态数据采集分析系统 主要技术指标:

一、数据采集器:

1、接口:USB接口,网口;

2、A/D分辨率: 12位,14位,16位;

3、采集通道数:16通道,32通道;

4、A/D转换率: 100kHz,200kHz,500kHz.

5、最大输入电压:±5V,±10V。

   二、基本软件功能:

1、频谱分析:正富氏变换,逆富氏变换,自功率谱,互功率谱,相干函数,传递函数,自相关,互相关,频域微分,频域积分等,

2、时域分析:时域信号的自相关、互相关;时域信号的滤波等。

3、信号处理:应力计算,应力补偿计算,可完成测试过程中清零、系数修正、长导线修正、弹性模量设置等。文件加常数,乘常数,相加,相减,相乘,相除,叠加,取倒数,时域信号归一化,实虚转幅相,幅相转实虚等。

4、数学运算:积分,均值积分,微分,正弦,余弦,正切,双曲正弦,双曲余弦,反正弦,反余弦等,常用对数,自然对数,指数,平方根,幂等。

5、示波功能:单通道示波和多通道示波可显示波形的峰值、平均值、有效值。

6、绘图显示:时域绘图,频域绘图等,时域频域阵列绘图,时域三坐标图,色谱图,XY轨迹图。历史数据回放。

7、信号生成:生成规则波、拍波、白噪声,根据自功率谱生成随机波等。

8、信号采集:时域信号采集+频谱分析,信号采集+示波,信号采集+示波。

9、文件服务:存储、打印、文件转换等。

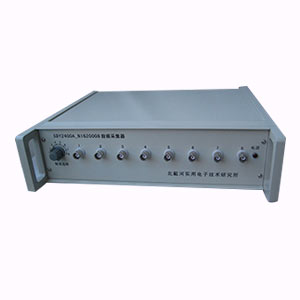

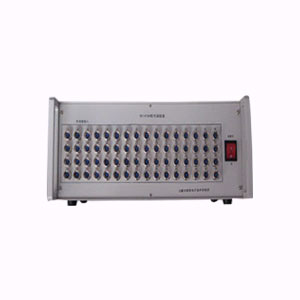

SDY2400A 数据采集分析仪

SDY2400A数据采集 硬件技术指标

1、通道数:16通道。

2、A/D转换速度:最大200k/通道。

3、分辨率:16bit。

4、采样方式:所有通道同步采集。

5、通信接口:网络接口。

6、最大输入电压:±10V。

7、触发方式:硬件触发,触发电压范围100—3300mV。

8、缓存大小:最大2M/通道。

9、采样速度可设定:设定范围为200k/n,n=1,2,3…。


SDY2400A数据采集仪使用说明

1、将采集器的网络接口和计算机网络接口用网线连接(直接连接需要交叉网线,随机附件),也可直接连入局域网使用。

2、连接好网线后,将采集器的输入与其它信号源连接。

3、触发采集时,触发启动信号多为第一通道信号。

4、打开采集器电源,采集器开始工作。

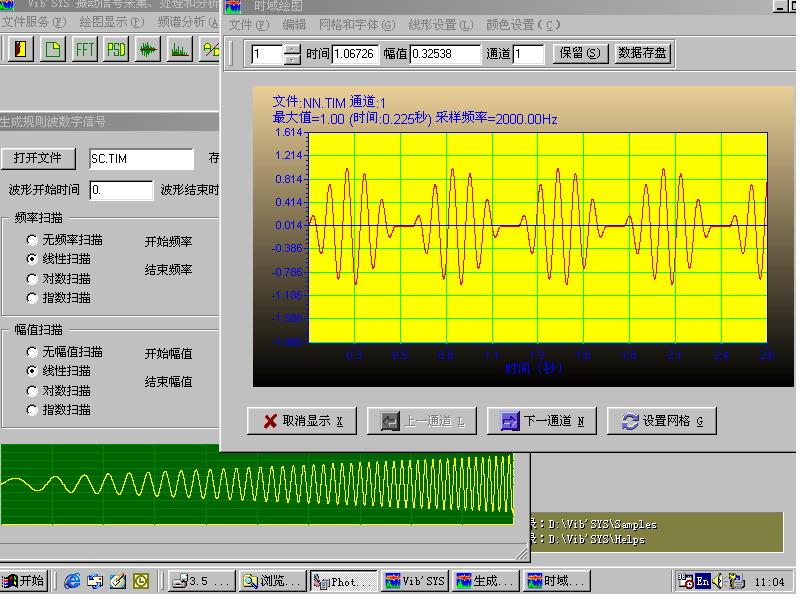

SDY2400A数据采集分析软件:

采集分析软件在设计上力求简单明了,使用方便。基本功能如下:

1、直接采集

  按下按钮后立刻采集数据。

2、触发采集

  通道信号启动触发,触发电压可以设置。

3、低速监控

  在采集速度较低时,可以连续采集并回传数据,回传的数据被实时存储到计算机的硬盘上。

4、示波器功能

  数据按低速度采集后马上回传显示。可用于观察当前信号状态,不保存,不能用于数据分析。

5、正校、负校

  在接应变仪时,可通过此功能直接设定信号的转换系数,这时采集显示的数据单位为uε。

6、数据回传

  直接采集、触发采集功能采集完成的数据通过数据回传读回,可进行各种数据处理。

7、分析功能包括:

1. 频谱分析:FFT运算;自功率谱;互功率 ;自相关;互相关;传递函数;冲击响应谱。

2.信号处理:积分。

3.数字滤波:低通滤波;高通滤波;带通滤波;带阻滤波。可选各种窗函数进行滤波计算。

图形显示:采样信号显示;分析结果显示;图形打印输出。



    以上就是为大家介绍的SDY系列动态数据采集分析系统的内容,如需了解更多内容,请拨打我们的热线电话!
