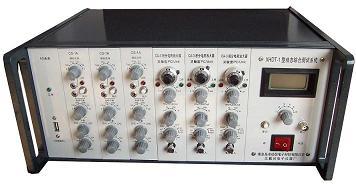

使用电压电荷放大器三大注意事项

编辑:北戴河实用电子技术研究所时间:2020-11-29

       一、电压电荷放大器如何实现微弱信号放大?

         传感器+运算放大器+ADC+处理器是运算放大器的典型企业应用系统电路,在这种技术应用中,一个具有典型的问题是传感器发展提供的电流非常低,在这种社会情况下,如何才能完成时间信号放大?

          对于微弱信号的放大,仅靠一个放大器很难取得好的效果。 必须使用一些特殊的方法和传感器激励方法,可以使用同步检测电路结构来获得非常好的测量结果。 同步检测电路类似于锁相放大器结构,包括传感器的方波激励,电流到电压放大器,同步解调。 需要注意的是,电流电压放大器需要选择输入偏置电流极低的运算放大器。 此外,同步解调还需要双向SPDT模拟开关。、

          另有研究工程师通过朋友以及建议,在运放、电容、电阻的选择和布板时,要特别需要注意自己选择高阻抗、低噪声设计运算和低噪声电阻。有网友对这类学生问题的解决也进行了一个补充,如:

            1)电路设计,尽量平衡,有效抑制干扰,这些都可以在美国国家半导体,BB(已被TI收购),ADI等公司关于运放设计手册中找到。

            2)推荐加金属进行屏蔽罩,将微弱信号处理部分罩起来(开个小模具),金属体接电路地,可以得到大大提高改善系统电路抗干扰技术能力。

            3)对于传感器输出 na 级,选择输入电流 pa 级运算放大器,如果没有太多的速度要求,运算放大器不昂贵,仪表放大器是最好的,但成本较高。

            4)若选用非仪表运放,反馈一个电阻就不要没有太大了,M欧级好一些。否则对电阻可以要求比较高。后级再进行2级放大,中间需要加入一些简单的高通电路,抑制50Hz干扰。

        二、运算进行放大器的偏置参数设置

         在双电源运放在接成单电源控制电路时,工程师朋友在偏置电压的设置方面会遇到学习一些两难问题选择,比如我们作为一个偏置的直流输出电压是用电阻分压好还是接参考标准电压源好?有的学生网友提出建议用参考电压源,理由是精度高,此外还能发展提供相对较低的交流旁路,有的网友可以建议用电阻,理由是成本低而且能够方便。对此,我认为,双电源运放改成单电源模块电路时,如果没有采用不同基准电压技术的话,效果就是最好。这种市场基准电压使系统结构设计能力得到满足最小的噪声和最高的PSRR。但若采用电阻分压方式,必须充分考虑使用电源纹波对系统的影响,这种用法噪声比较高,PSRR比较低。

       如何解决运算放大器漂移的问题?

         有网友指出,一般压电加速度传感器会接一级电荷放大器来实现不同电荷——电压转换,可是在传感器发展动态管理工作时,电荷放大器的输出一个电压会有不归零的现象已经发生,如何有效解决我们这个社会问题?作为回应,网民说,有几种可能性导致零漂: 1)反馈电容 esr 性能不好,并随电荷量变化; 2)反馈电容在两端不具有电阻性,为了稳定放大器,通过连接反馈电容两端的电阻,形成直流负反馈,以稳定放大器的直流工作点,减少零漂移; 3)可能选择的运算放大器的输入阻抗不够高,导致电荷泄漏和零漂移。

          那么关于电压电荷放大器的相关内容就说到这里了,有什么问题欢迎留言跟我们一起讨论哦。
