风电加速度传感器的原理和应用

编辑:北戴河实用电子技术研究所时间:2019-11-22

       风电加速度传感器的原理和组成有哪些呢?下面就让我们来具体看一下吧!

       风电加速度传感器是压电加速度计的一种。它也属于惯性力矩式控制板。它是应用某些化合物如压电陶瓷的压电效应,在加速度计受振时,压电陶瓷上的电荷随着振动变化。当被测振动频率远小于加速度计的固有频率时,则电荷的变化与被测瞬时加速度成正比。

SD135和SD192在风力发电机振动在线监测系统的应用

    风力发电机是将风能转换成电能的设备,风能通过叶轮带动主轴、 增速箱、发电机组转换成电能。 发电机组的状态监测和故障预测、 诊断是目前风力发电机设 备维修,维护管理的主要手段,其状态监测的方法很多,主要有力、 位移、振动、噪声、温度、压力等监测。 由于振动引起的机械损坏比率很高,目前在诊断技术上 应用最多的是机械振动信号检测,风力发电机运行状态通常可从振动数据上体现出来,目前国内大型风力发电机组振动监测设备基本上是整机进口,价格昂贵.为此我们开发了基于加速度传感器SD135和SD192,新型单片机的振动在线监测系统,具有振动数据实时监测、分析以及超限报警制动等功能。

    风力发电机故障诊断的基本方法是时域监测、频域分析诊断,主要是利用加速度传感器检测振动情况,由计算机对振动数据进行采样、滤波,提取有效振动频带内的信号,通过分析有效频带内的峰值振动频率来判断风机运行是否正常。采集系统主要包括传感器、电源电路、单片机系统和通讯电路。

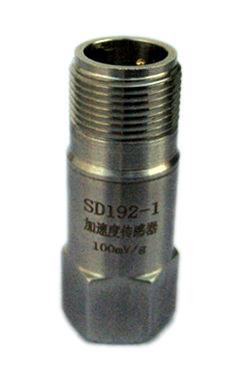

    振动测量采用SD135和SD192作为振动传感器,SD135和SD192采用了信号调理、 单极低通滤波器和温度补偿技术,并且提供多个量程可选,同时带有低通滤波并已做零g补偿。芯片提供休眠模式,最低供电电流3μA。SD135和SD192的关键组成部分加速度感应单元,利用压电材料经过加工成基于可变电荷原理的机械结构。当芯片受到外力产生加速度时,相当压电晶体极板之间的电荷发生了相对变化,从而将加速度变化以电荷量变化的形式体现出来。 再通过内部电路将电荷转化为电压变化,经过滤波、放大处理后输出,可通过对加速度范围和灵敏度的选择,达到测量目的。

    风电加速度传感器的原理和组成如上所述,更多专业内容资询,欢迎你拨通本网站在线客服,我们会有最专业的技术人员期待为您解答。
