什么是冲击测力仪

编辑:北戴河实用电子技术研究所时间:2019-11-22

        今天为大家带来的是冲击测力仪的内容,希望经过实用电子技术人员的介绍,您对我们的产品更加了解。

一、概述:

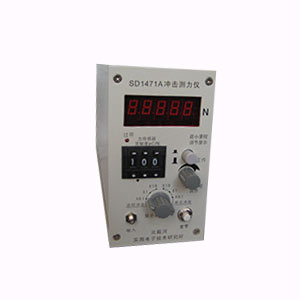

      SD1471A冲击测力仪由电荷放大器和峰值测力表组成。与压电力传感器组成冲击测力系统,实现对瞬间即逝的冲击力的测量和保持。

      采用四位半LED数字面板表显示,响应速度快、清晰准确、保持时间长(可永久保持)。



二、主要技术指标:

   1、量程:50N~1000N(×0.1)

              500N~10000N(×1)

              5000N~100000N(×10)

      2、分辨率:1N(50N~1000N)

      3、测量误差:≤ 5%±3个字

      4、响应时间:1S

      5、脉冲宽度>10mS,脉冲上升沿>20μS

      6、电源:  交流220V±10%,50Hz

      7、外形尺寸:270×135×76 mm3


三、使用方法:

1、“传感器灵敏度设定开关”从左到右是由1~10、0~9、0~9三位十进制拨盘开关组成,三位拨盘配合可适应1.00~10.99pC/N灵敏度范围的力传感器。

依据你要使用的力传感器的灵敏度(pC/N)由拨盘开关来设定。例如:力传感器的灵敏度为4.28pC/N,拨盘开关从左边开始第一位拨成“ 4 ”,第二位拨成“ 2 ”,第三位拨成“ 8 ”,灵敏度设定完成,可以正常工作了。

“传感器灵敏度设定开关”的设立,为更换使用不同灵敏度的传感器带来方便。例如,要更换一只灵敏度为5.68 pC/N的力传感器,只要将拨盘开关从左边开始,第一位拨成“5”,第二位拨成“6”,第三位拨成“8”,灵敏度设定就完成了,表头的读数就是冲击的力值(牛顿)。更换时不需要开机内部调整,用户使用更加方便。

2、“ 输入”插座,与力传感器插头连接。因阻抗高要求插头、插座保持清洁、干燥。

        以上就是实用电子技术人员为大家介绍的SD1471A冲击测力仪的内容,如果您还有哪些内容想进一步了解,请您拨打我们的联系电话。
