电容式加速度传感器所具备的原理有哪些

编辑:北戴河实用电子技术研究所时间:2019-11-22

   电容式加速度传感器是以各种类型的电容器作为传感元件,将被测物理量或机械量转换成为电容量变化的一种转换装置,实际上就是一个具有可变参数的电容器。电容式传感器广泛用于位移、角度、振动、速度、压力、成分分析、介质特性等方面的测量。电容式加速度传感器具有零频率响应,可用来测量运动,持续时间较长的物理过程和低频振动。在极低的频率下,它仍具有较高的灵敏度。具有较高的耐冲击力和快速恢复能力。电容式加速度传感器不需要特殊的信号调理器,只需要加直流电压就可工作。输出的信号是随振动变化的电压信号,可直接进入采集器或电压记录设备。

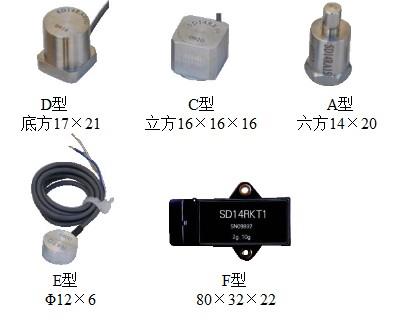

SD14R005型电容式加速度传感器  技术指标:

型号:SD14R005

1、量程:±5g

2、灵敏度:250mV/g

3、频响(-3dB):10kHz

4、谐振频率:18kHz

5、温度范围:-40℃~+85℃

6、供电电压: 5V

7、静态电流:1.9mA

8、非线性:0.2%FS

9、横向灵敏度:<±5%

10、0g输出:2.5V

11、温度从-40℃~+85℃时,0g值相对25℃漂移为-625mV~+625mV


    电容式传感器是将被测量(如尺寸、压力等)的变化转换成电容量变化的一种传感器。

    由物理学可知,当被测量两平行极板间的距离δ、极板的遮盖面积S或极板间介质的相对介电系数ε发生变化时,会引起电容的变化。如果保持其中的两个参数不变,而仅改变另一个参数,就可把该参数的变化变换为单一电容量的变化,再通过配套的测量电路,将电容的变化转换为电信号输出。根据电容器参数变化的特性,电容式传感器可分为极距变化型、面积变化型和介质变化型三种,其中极距变化型和面积变化型应用较广。

    实际应用中,为了提高传感器的灵敏度、增大线性工作范围和克服外界条件(如电源电压、环境温度等)的变化对测量精度的影响,常常采用差动型电容式传感器。


    以上就是为您介绍的电容式加速度传感器的内容了,如果您也对我们的产品感兴趣,或是有哪些意见或是建议,请拨打我们的热线电话详细了解!
