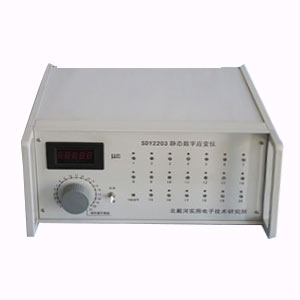

静态应变仪的主要设计特点

编辑:北戴河实用电子技术研究所时间:2022-10-27

  静态应变仪由精密恒压源、多路开关、前置放大器、低通滤波器、A/D转换器、单片机、显示电路和电源组成。该机电桥机构采用恒压源方式,电子开关切换测点。电路新颖,工作合理。电桥平衡采用初值扣除法。测量前,存储各测量点的电桥不平衡值,即初始值,在后续测量中扣除该点的初始值,实现自动平衡的功能。

  为简化作业,该机仅用七个按键实现通道选择、参数设置、测量值显示等基本功能。它易学易用。电桥形式、应变片电阻和灵敏度系数、力传感器满度值、mV/V(灵敏度)等参数均通过按键设置。使用电脑控制时,所有功能都由电脑控制。

  静态应变仪的主要设计特点

  1.单片机控制,各种功能通过前面板按键作业实现。

  2.可设定应变片的灵敏度系数k值,并自动修正测试结果。

  3.零点自动平衡。

  4.测试结果可多次自动保存,z多可保存99次。

  5.程控和人工测量方法。

  6.“查看”功能可以查看任he测试记录。

  7.通过RS232接口,将测试记录传输到微机。中文WINDOWS应用软件,该软件提供与办公软件的接口功能。

  8.可以接入公共补偿,也可以单独补偿每个测试点。

  9.在程控状态下,一次可以并联8个应变片,通过网卡传输到计算机。每个应变片都可以在计算机上任意查看和保存,也可以统一作业。

  10.分析软件可以计算存储在计算机中的数据或存储在应变仪中的数据。

  11.可同时进行1/4桥、半桥、全桥、内半桥的测量。

  12.可以直接驱动打印机。
