静态应变仪的作业过程

编辑:北戴河实用电子技术研究所时间:2023-02-13

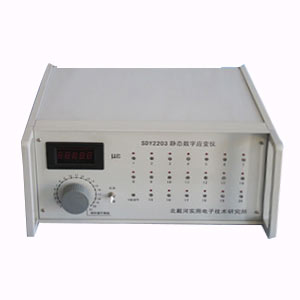

  静态应变仪指在非损坏的情况下,对结构的荷载及资料的变形等非电量进行电测的仪器。基本结构由丈量电桥、交流放大器、相敏检波器、平衡指示器、振荡器、电源以及转换箱等组成。这类仪器可用来测量矿山压力、资料变形以及工程结构件的应力和应变。用钻孔卸除应力法能够测量围岩的应力状况。

  静态应变仪的作业过程

  1.按下电源开关,仪器通电,预热30分钟。

  2.按“平衡”健进行初始调零。

  3.按“设置”健设定批改系数,批改系数K依据应变计灵敏度系数Ki设置,批改系数K为2/Ki,按“确认”健退出。

  4.依据实际丈量要求,确认丈量桥的联接方法并接好测点。

  5.按下“平衡”开关,利用仪器上和接线箱的调零电位器对测点逐点进行初始调零,如果调不到0,则应记录下初始平衡值。

  6.开始测量:本仪器采用逐点丈量逐点记录方法,即运用数字按钮测点切换开关,一点一点手动丈量并在专用表格上记录下每点丈量值。

  7.测量完毕后,关闭电源。

  静态应变仪常见故障及查看措施

  1.敞开电源后,无任he显现。

  查看过程:(1)查看保险丝是否断开(2)电源插头是否断开。

  2.仪器处于丈量状况,但丈量桥路不能被平衡。

  查看过程:(1)查看丈量桥路连接是否正确(2)应变片是否短路,断开现象,应变片阻值差错是否超出规则规模(3)查看桥压是否正常(4)查看放大器,A/D显现等工作状况是否正常。

  3.仪器显现出现不断漂移现象。

  查看过程:(1)桥压是否正常(2)放大器的供电是否正常,放大器电路工作是否稳定。
