静态应变仪如何操作使用?

编辑:北戴河实用电子技术研究所时间:2022-08-26

  静态应变仪是指能够无损测量结构载荷、材料变形等非电量的仪器。其结构基本上由测量电桥、交流放大器、相敏检波器、平衡指示器、振荡器、电源和转换盒组成。这种仪器可用于测量矿山压力、材料变形和工程结构的应力应变。围岩的应力状态可以通过钻孔应力解除法来测量。

  操作步骤:

  1.按下电源开关,仪器通电,预热30分钟。

  2.按“平衡”键进行初始调零。

  3.按“Set”键设置修正系数,修正系数k根据应变片的灵敏度系数Ki设置。校正系数k是2/Ki。按“确定”键退出。

  4.根据实际测量要求,确定测量电桥的连接方式,连接测量点。

  5.按下“平衡”开关,利用仪器和接线盒上的调零电位器,逐点对测量点进行初始调零。如果不能调整到0,应记录初始余额值。

  6.开始测量:该仪器采用逐点测量、逐点记录的方法,即利用数字按钮测点转换开关,手动逐点测量,并将各点的测量值记录在专用表格上。

  7.测量结束后,关闭电源。

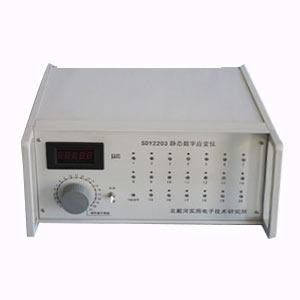

静态应变仪
