振动加速度传感器如何安装

编辑:北戴河实用电子技术研究所时间:2019-10-29

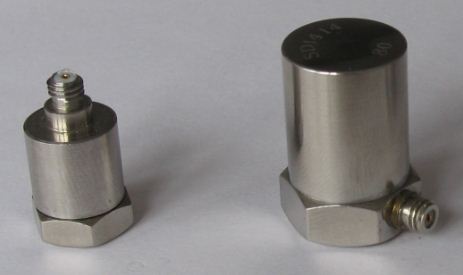

    把振动加速度传感器安装于测点的方法,对能否测得准确值是关键的一步。理想的安装方法;首先把选定的安装面打磨平整光滑,在安装面上开一个螺纹孔,孔的螺纹要与传感器的底部螺纹相同,在安装之前在安装表面涂一层薄油,再把传感器用螺栓(一般是M5、M6)旋紧。所开的螺纹孔深度要以两头儿都不顶到底为准 。

   以上的安装方法一般可使测振频率保持在30kHz左右。这是比较好的安装方法,还有其它方法,比如用磁性座、用胶粘、等这些方法在所测频率不高的情况下都可使用,当然准确度要稍差一点。



    这是三轴传感器的一种体积是12×20×32mm,有带电路的和不带电路之分。可单独使用也可装在座垫里。在传感器的对角线上有两个M2.5的螺纹孔可用做固定之用。

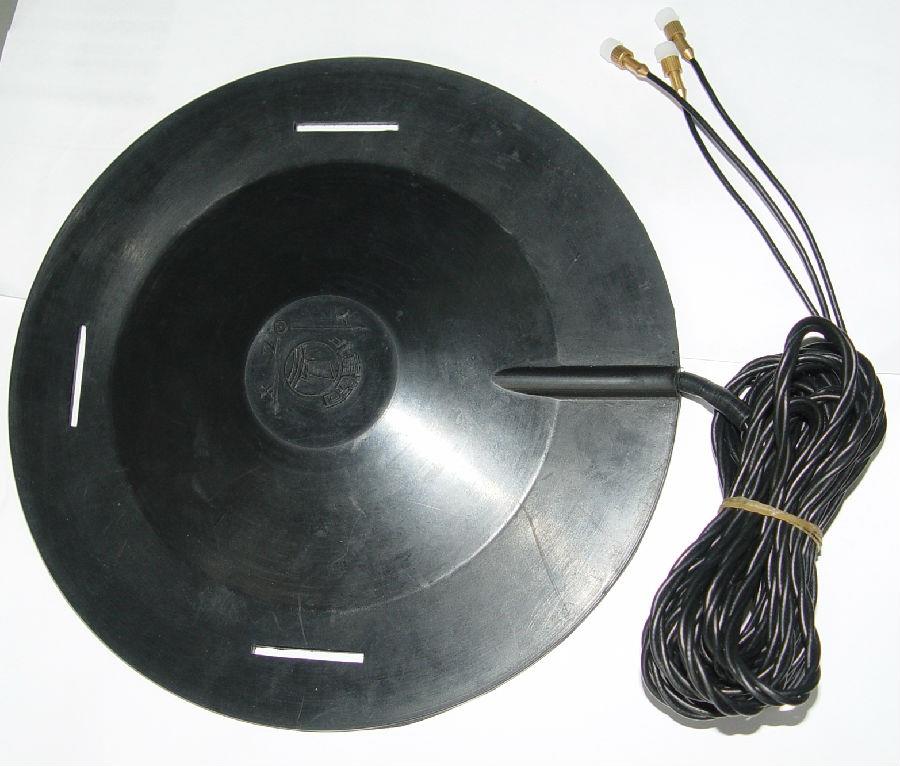

    上图是座垫三轴传感器,安装方法比较简单①可座,直接捆在座位上 ②直接困在靠背上。这种振动加速度传感器一般是评判机动车辆乘员的颠簸度或舒适度的。



    如何避免在安装被测物体表面上不用打出螺孔而进行加速度计的安装?例如合成和碾压材料表面安装时厚度不足,在一块很小的表面区域中存在着很多不牢固的整体性结构,多样性的安装方式使得加速度计的安装方式具有很大的随意性,在这种状况下我们使用粘接剂粘合加速度计是最合适的安装方式。

    测试人员将会诀定在什么样的环境下采用什么类型的粘接剂更符合测试要求。加速度计的自然频率由粘接的耦合程度决定,选择正确的粘合剂将是很重要的一步。有些重要的问题是必须要考虑的: 加速度计的重量, 测试时的频率和带宽, 测试时的振幅和温度。还要考虑一些测试过程中会出现的问题: 正弦曲线的受限和测试中出现的随机振动。通常,工程师和技师将会根据测试不同的需求选择合适的粘接剂来粘接加速度计。这些粘接剂包括:氰基丙烯酸盐,磁铁,双面胶带,石蜡,热粘接剂等,问题的关键在于如何能够有效的选择和使用这些粘接剂。下面我们来解决这些问题。在正弦振动测试过程中SD14系列是典型的被广泛应用的加速度传感器,分别用氰基丙烯酸盐,磁铁,双面胶带,石蜡,热粘接剂对它进行粘接。一般在高温控制室中进行,以此来校验加速度计在其他温度改变之前的频率响应。用热电偶来监控烤箱中时温度用于校准加速度计。

    在加速度计的粘接过程中,粘合剂的使用数量将在加速度计能否达到良好的频率响应中起到很关键的作用。在一块小的薄膜上尽可能的用最少的粘接剂粘接如速度计将会直接的促进如速度计频率呵应传送性能的提高。在安装传感器之前要用碳氢化合物的溶解液来清洁其要安装的表面,在安装传感器的时候通常要用到氰基丙烯酸盐,磁铁,双面胶带,石蜡,将它们均匀地涂抹在粘接加速度计被粘表面,合适的厚度将会起到良好的粘接效果。
