动态应变仪的功效都有哪些

编辑:北戴河实用电子技术研究所时间:2019-10-29

    动态应变仪的功效都有哪些呢?下面实用电子技术人员就来为大家详细介绍一下。

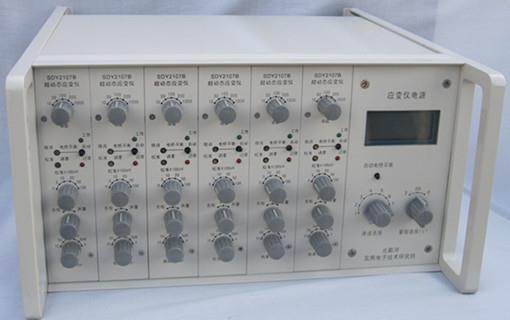

SDY2107B型超动态应变仪

一、概述

SDY2107B型超动态应变仪是一种具有自动平衡功能的动态电阻应变仪,主要用于实验应力分析及动力强度研究中,对结构及材料的任意变形进行动态应变测量。通道数量可以2、4、6、8自由组合。体积小重量轻,便于携带和搬运。采用直流供桥,电桥采用六线制,有长导线补偿功能。仪器频带宽、校准方便,配接不同类型的应变片及应变式传感器,可以实现应力、拉压力、速度、加速度、位移、扭矩等多种物理量的测量。




SDY2107B型超动态应变仪具有如下特点:

1、可以2、4、6、8通道组合,体积小。

2、桥路自动平衡,平衡时间约2秒,平衡范围约±15000με

3、供桥电压采用六线制,自动修正长导线测量时引入的误差。

4、频带宽:频响范围DC—1500kHz(-3dB)。

5、测量精度高,噪声低,稳定性好,抗干扰能力强。

6、器件集成度高,性能稳定可靠。

二、使用说明

1、测试方框图

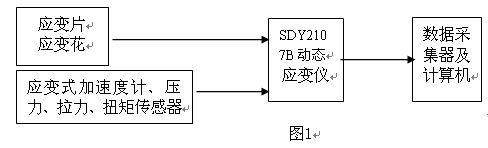

SDY-2107B型超动态应变仪可以配接各种类型的应变片及应变式传感器。 其典型测试方框图如图1所示:


2、操作前准备

① 仪器通电之前,先将桥盒接成全桥,把桥盒的航空插头插入通道的航空插座内,旋紧。

② 使用220V 50Hz市电供电,电源线一端插入仪器电源插座,另一端接入市电,然后将电源后面板的电源开关置“开”位置,电源即接通。这时将要使用的通道电源置于“开”(向上扳),随即该通道的前面板的绿色工作指示灯亮了,进入工作状态。

各通道的电源开关为省电而设置,把不使用通道的电源开关置于“关”的位置,再把桥盒的输入插头拔掉,这样该通道的电源和桥压都被关掉了。

4、操作说明

(1)电源部分

① 电源前面板设有3位半液晶显示数字电压表,供仪器各通道调零指示和校准值指示之用,下设二开关,左边为“通道选择”开关,可选择1-10个通道中任一通道的零点或校准应变值。右边是面扳表的“量程选择”开关,设有满量程2V和20V两档。平时应放在20V档为好,在小于2V的小信号精确测量时才使用2V档,面板表是直流电压表,在动态测试中也采集到忽大忽小的交流信号,于是仪表显示的数字乱跳,且无指示意义,这时量程开关置“0”位,即输入接地,显示为000。

② “输出测量”插座设置在仪器电源的后面板上,通过通道选择开关分别与各通道的输出相连,当通道选择开关选择1-10各通道时,输出测量即输出相应1-10通道的输出信号值,这样巡检时省去改换输出线的麻烦。

(2)放大通道部分

① 电桥平衡

  各通道通电前已接入组成全桥的桥盒,开启后面板上电源开关,该通道进入工作状态,绿色工作指示灯亮,将功能转换开关置于“测量”位置,增益开关放在欲选择的档位,按动“自动平衡”电桥平衡按钮,这时20V档面板表上变成只有几十毫伏零点,电桥已被平衡,等预热15分钟后,再按动“自动平衡”电桥平衡按钮,可多按几次,取最小的,3位半电压表量程放在2V档,然后用小螺丝刀微调电桥“平衡微调”电位器,使零点值最小,这时放大器达到了理想的平衡状态。

     电桥“平衡微调”电位器在使用过程中,有可能调到两边极点还未平衡,这时应回调一段(零点会增大),再重新按动“自动平衡”按钮,用小螺丝刀微调电桥“平衡微调”电位器,使放大器达到理想的平衡状态。

② 增益选择

  放大通道的增益设置10、30、100、300、1000五档。为使测量更准确,预测被测输出电压值或应变量是必要的。每个通道放大器放大倍数最大为1000倍,若桥压为2V,单只应变片产生2με时,输出2mV峰值电压,200με输出0.2V峰值电压,用户可以根据预计的应变产生值来选择增益开关位置。增益开关置“300”时,增益为300倍,“100”时为100倍,依此类推。桥压增加,相当于系统增益加大,即若桥压为2V时,对被测信号增益为300倍,则桥压为4V时,系统实际增益变为600倍。

③ 校准值给定

    “校准”开关相当于在每个通道内设置了一个简易标准应变模拟仪,用以方便的校准出被测信号应变值大小。例如:校准置+2000με时,输出2.000V,置“测量”档仪器输出信号峰值也为2.000V(用记录设备或峰值表测出),则说明测量信号的应变值为+2000με。

为使校准更准确,校准前先将校准开关置“0”位,在调节通道前面板的“校准调零”电位器的同时,监视3½表头的显示(2V档),使之显示为0.000V为最好。校准调零后再置不同的应变值进行正负校准。

如果觉得校准调零太麻烦,请使用第二种方法:当置不同的应变值进行校准时,把置正校和置负校所得数值的绝对值相加再除以2,所得数值就是应变校准值。这样也克服了零点的漂移对校准值的影响,在测量进行中校准更为方便。

    校准通常在测量开始前进行,校准值应放置到预期的应变值附近,仪器给出正校或负校,都应使系统连结起来进行一段记录,仪器允许在连续测量过程中“随时校准”,不会造成被测量信号与校准信号的叠加,这对于长时间被测应变片或传感器总处于负荷情况下校准尤为方便。

    校准完成后功能选择开关放在“测量”位置,进行正常信号测量,测量过程中各旋钮位置不应再变动。

④ 低通滤波器档位的选择

   仪器带有二阶Butterworth型有源低通滤波器,截止频率(kHz)分别为10、50、100、200、500、F(15000)。

   为了滤除测量信号中不必要的频率分量,应将滤波器开关置于高于被测信号5~10倍的截止频率处,这样既滤除不必要的频率分量又保证信号无衰减。

⑤ 桥压选择

    通道后面板设置了桥压选择2V、4V、8V,通常出厂时桥压置于“2V”档,建议根据桥路电阻值大小,按桥路电阻值选择相应桥压。

⑥ 桥路的连接

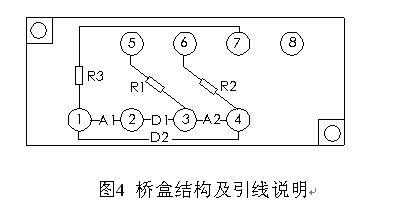

   桥盒是应变测量元件与应变仪连接的桥梁,熟悉桥盒的结构及连接方法是十分必要的。图4示出了桥盒引线结构,图中R1,R2,R3是放在桥盒内的120Ω温度系数好的精密模压电阻,作为辅助桥用。在实际测量时,应变片的连线,桥盒接线柱之间的短路线都要尽可能用烙铁焊接。为防止外部电磁干扰,特别是50Hz的干扰,桥盒与应变片之间用屏蔽线。遇到干扰严重,譬如集流环转接时,桥路干扰可能很大,可采用三线式接法予以降低。

在测量点远离仪器条件下,为了保证校准值的准确度,可采用六线制接法,即在桥盒插头和仪器桥路输入插座之间引入需要长度的七芯(或六芯)电缆,两端配接相应的七芯转接插头,即1~1,2~2…..6~6,第7~7脚接屏蔽线,多余芯线可剪去。


    以上就是对动态应变仪的介绍了,如果您也对我们的产品感兴趣,或是有哪些意见或是建议,请拨打我们的热线电话详细了解!
