恒流源
恒流源
恒流源

    SD14系列恒流源是一种专用恒流供电器,它与本所生产的内装电路加速度传感器和数据采集器及计算机配合,可以组成理想的振动测量系统。

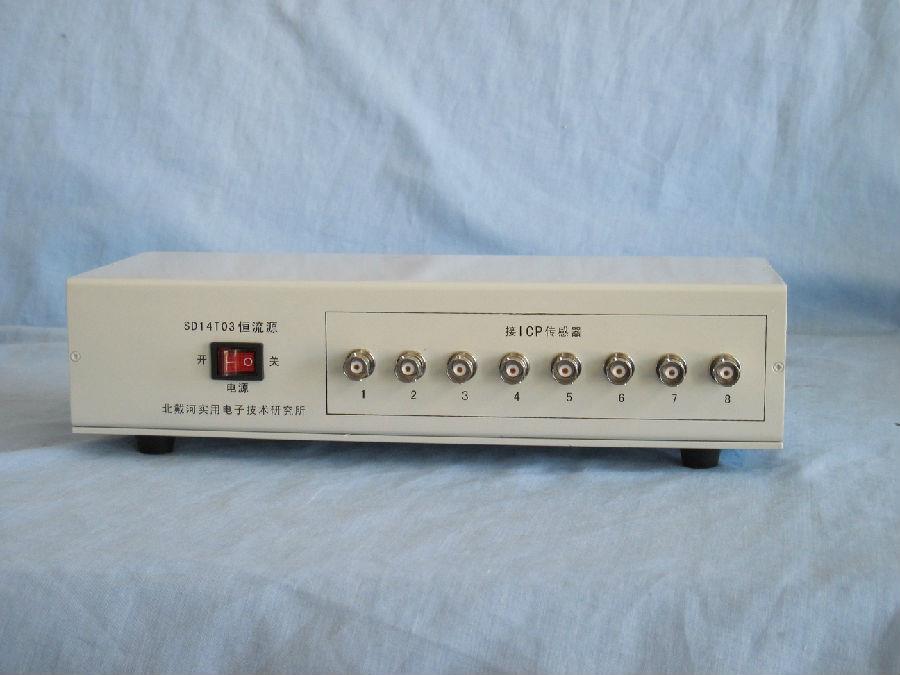

SD14T03型恒流源(8通道)技术指标

1、“接ICP传感器” 插座恒流输出:4mA±0.2mA。

2、“接ICP传感器” 插座空载电压:DC24V±1V。

3、最大输出电压:±10Vp。

4、输出灵敏度:与ICP传感器灵敏度相同。

7、供电:交流220V,50Hz。

8、工作环境:温度:0℃~40℃。相对湿度:≤80%。

9、外型尺寸:276×126×63(mm3)。


SD14T03型恒流源(8通道)使用注意事项

1、 仪器一般应在相对湿度不超过80%的条件下保存和使用。在连接传感器和输入、输出线时,必须关掉电源。

2、测试过程中,如果需要更换传感器,也必须关掉电源。

3、仪器的输入端插口、传感器的连接头都要保持清洁和干燥。

4、在通电状态下绝对禁止用手或其它金属物直接接触输入插口,这对仪器会有严重损害。

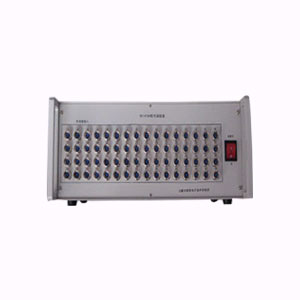

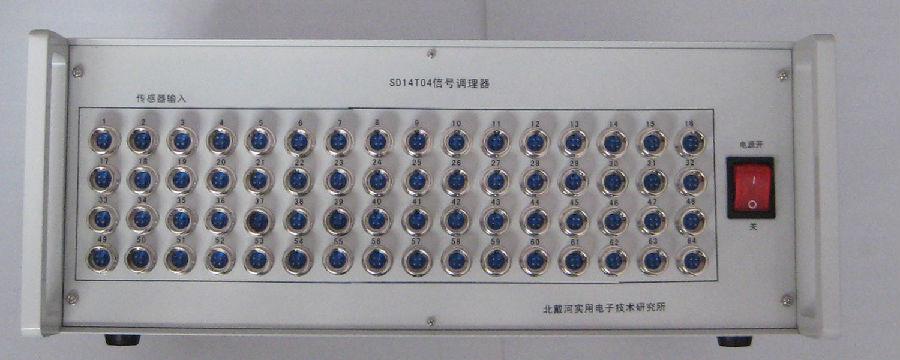

SD14T04型恒流源(64通道)性能指标

1、恒压源: 24V±3V。

2、键入电流量:4~20mA。

3、輸出工作电压:1~5V。

4、偏差:≤1%。

5、供电系统:沟通交流220V,50Hz。

6、办公环境:自然通风;无粉尘;溫度:0℃~40℃;空气湿度:≤80%。

7、外观规格:395×150×300(mm3)



                            SD14T03A型恒流源

    SD14T03A型恒流源是一种专用恒流供电模块,专门为购买本所生产的SD14N系列内装电路加速度传感器,无恒流源,但具备DC18—30V电源的用户配套而设计。SD14T03A型恒流源和数据采集器,可以组成理想的振动测量系统。

    SD14T03A型恒流源接线方法

1、VⅠ(低噪音屏蔽电缆)接内装电路加速度传感器输出。

SD14N系列内装电路加速度传感器输出电缆端头为标准BNC插头,用户仪器面板与之配套的应为BNC插座,将低噪音屏蔽电缆芯线与BNC插座芯相连,将屏蔽网与BNC插座外壳相连接即可。

2、V+(红色线)为DC18—30V模块电源,由用户提供。

3、┻(黑色线)为恒流源模块电源地。

4、FL(灰色线)接地与否与低频下限FL和测试仪器输入阻抗RL有关。

一般情况FL应接地,并且测试仪器输入阻抗RL应大于20kΩ,否则将会对系统测量精度产生大于0.6%的影响。

高通频率FL=1/2πRC(Hz)。

    FL不接地时:FL=0.0034Hz;

    FL接地时:设后续采集仪器的输入阻抗RL=100kΩ。那么

FL=1/2×3.1416×[20×100/(20+100)]×103×470×10-6=0.02Hz。

5、VO(低噪音屏蔽电缆)是通过CR高通隔直的交流加速度信号输出。


如果您对恒流源和振动加速度传感器等其他产品感兴趣,请拨打我们的热线电话!
