电容式加速度传感器的工作原理

编辑:北戴河实用电子技术研究所时间:2022-05-12

  电容式加速度传感器的工作原理:

  电容式加速度传感器是基于电容原理的极距变化型的电容传感器。其中一个电极是固定的,另一变化电极是弹性膜片。弹性膜片在外力(气压、液压等)作用下发生位移,使电容量发生变化。这种传感器可以测量气流(或液流)的振动速度(或加速度),还可以进一步测出压力。

  电容式加速度传感器,具有电路结构简单,频率范围宽约为0~450Hz,线性度小于1%,灵敏度高,输出稳定,温度漂移小,测量误差小,稳态响应,输出阻抗低,输出电量与振动加速度的关系式简单方便易于计算等优点,具有较高的实际应用价值。

  但不足之处表现在信号的输入与输出为非线性,量程有限,受电缆的电容影响,以及电容传感器本身是高阻抗信号源,因此电容传感器的输出信号往往需通过后继电路给于改善。在实际应用中电容式加速度传感器较多地用于低频测量,其通用性不如压电式加速度传感器,且成本也比压电式加速度传感器高得多。

  电容式加速度传感器/电容式加速度计是对比较通用的加速度传感器。在某些领域无可替代,如安全气囊,手机移动设备等。电容式加速度传感器/电容式加速度计采用了微机电系统(MEMS)工艺。在大量生产时变得经济,从而保证了较低的成本。

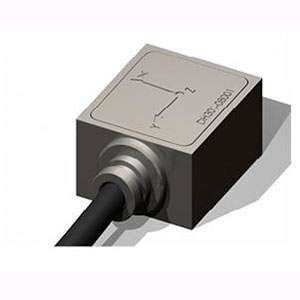

电容式加速度传感器
